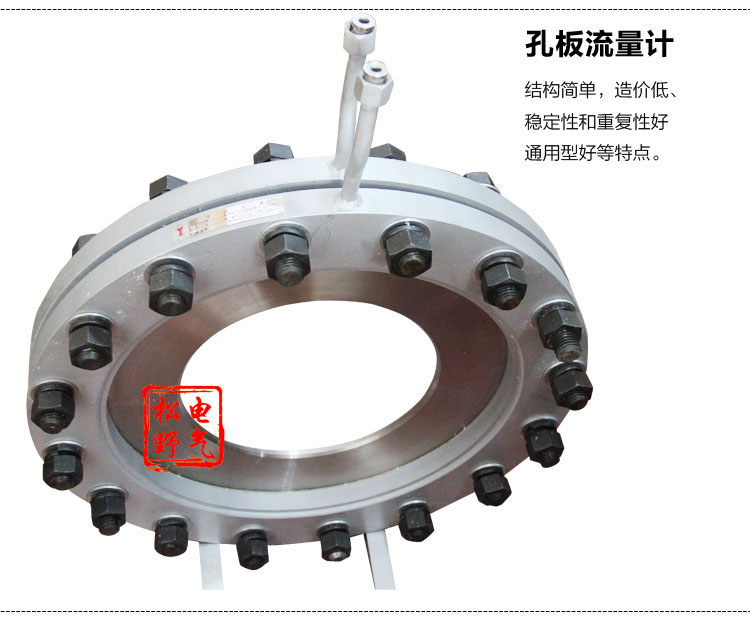

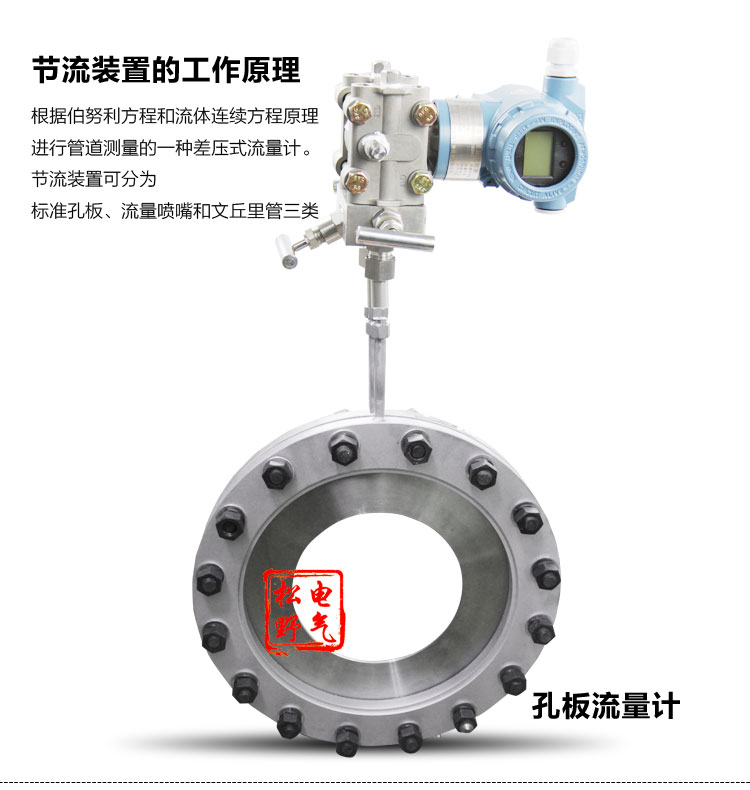

標準孔板,YTFK一體化孔板流量計
產品詳細參數
使用操作說明
生產實拍與資質
售前售后須知
松野電氣是專業標準孔板,YTFK一體化孔板流量計的廠家,性能穩定可靠,抗干擾能力強,豐富的孔板流量計生產經驗.
一、標準孔板,YTFK一體化孔板流量計 產品特點
1、 測量通徑：主要范圍是 DN 25 ~ DN1000：
公稱壓力等級有：1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10MPa、16MPa、20MPa
2、 信號輸出：差壓變送器信號：電流輸出DC 4 ~20m A

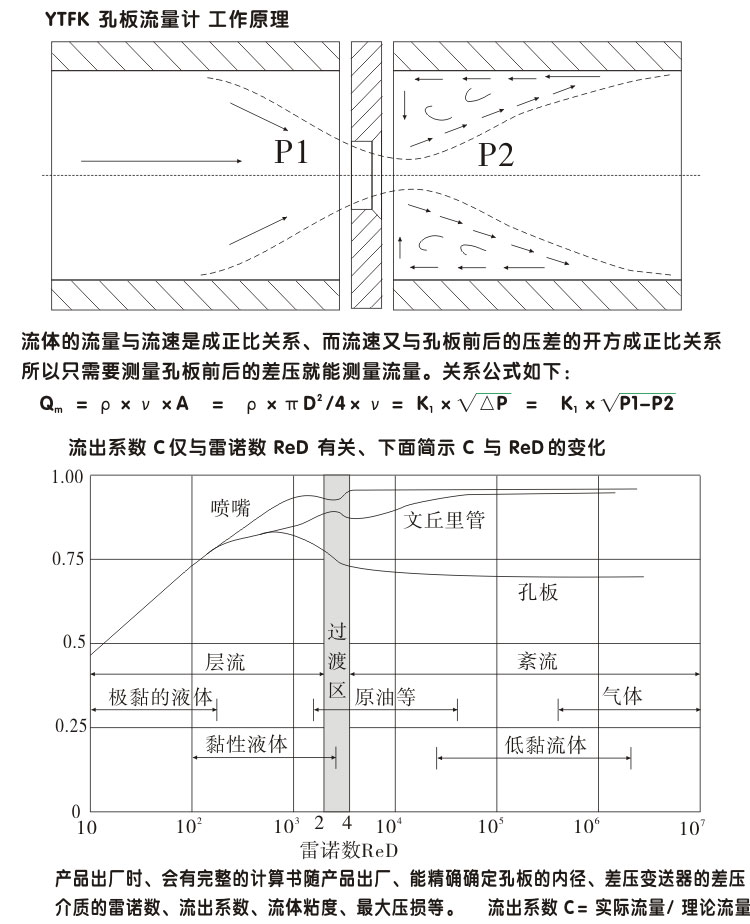

注意：瞬時流量與差壓信號的開方成正比

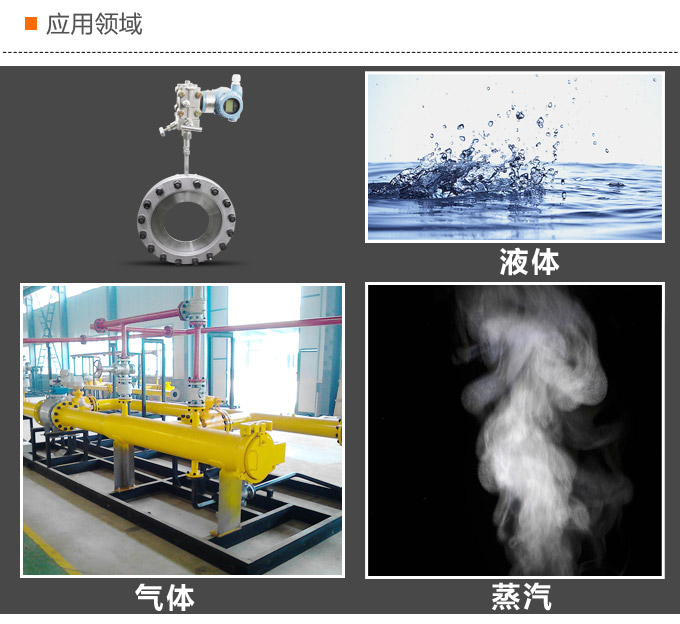

3、 測量介質： 液體、氣體、蒸汽（飽和蒸汽和過熱蒸汽）
介質溫度：－40 ~ 350 ℃
4、 測量精度：整個流量測量精度：±1.0%FS、
差壓精度：±0.1 %FS、±0.2 %FS、±0.5 %FS
5、 取壓方式：法蘭取壓、環室取壓、角接鉆孔取壓、徑距取壓、小管道內藏式
6、 工作電源： DC 24 V、差壓變送器的工作電源
7、 工作環境: 溫度范圍：-30 ~ 55 ℃、相對濕度： 5% ~ 95% RH
工作環境: 溫度范圍：-30 ~ 55 ℃、
相對濕度： 5% ~ 95% RH
連接方式：一體化：差壓變送器、三閥組、節流裝置一體
信號輸出：差壓變送器信號：電流輸出DC 4 ~20m A
注意：瞬時流量與差壓信號的開方成正比
測量精度：整個流量測量精度：±1.0%FS、
差壓精度：±0.1 %FS、±0.2 %FS、±0.5 %FS
測量通徑：主要范圍是 DN 25 ~ DN1000：
公稱壓力等級有：1.0、1.6、2.5、4.0、6.4、10、1MPa、20MPa
測量介質： 液體、氣體、蒸汽（飽和蒸汽和過熱蒸汽）
介質溫度：－40 ~ 350 ℃
取壓方式：法蘭取壓、環室取壓、角接鉆孔取壓、徑距取壓、小管道內藏式
工作電源： DC24 V、差壓變送器的工作電源

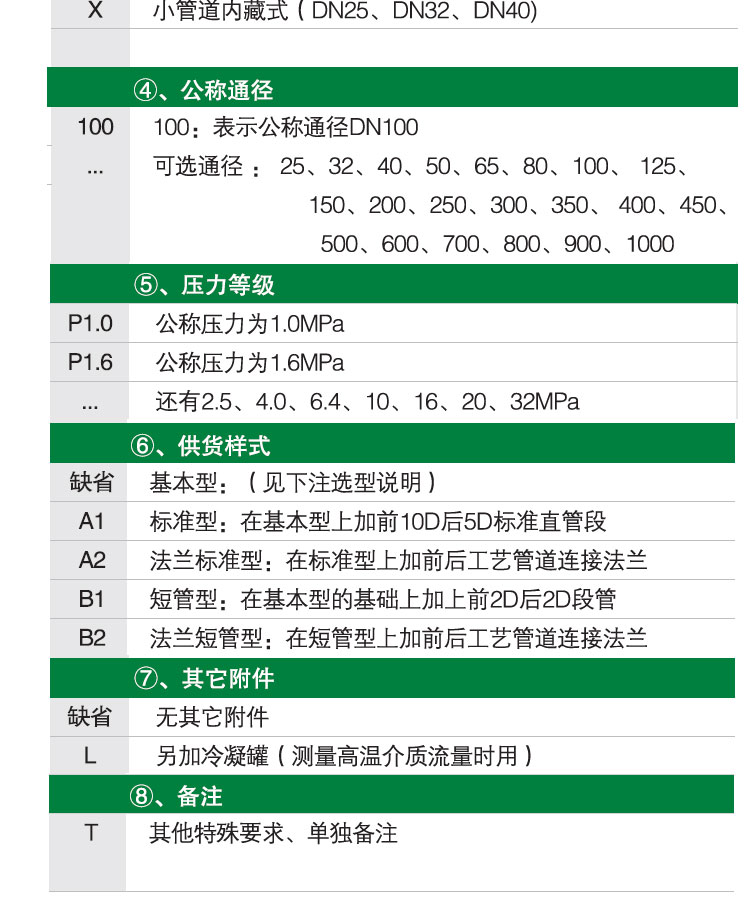

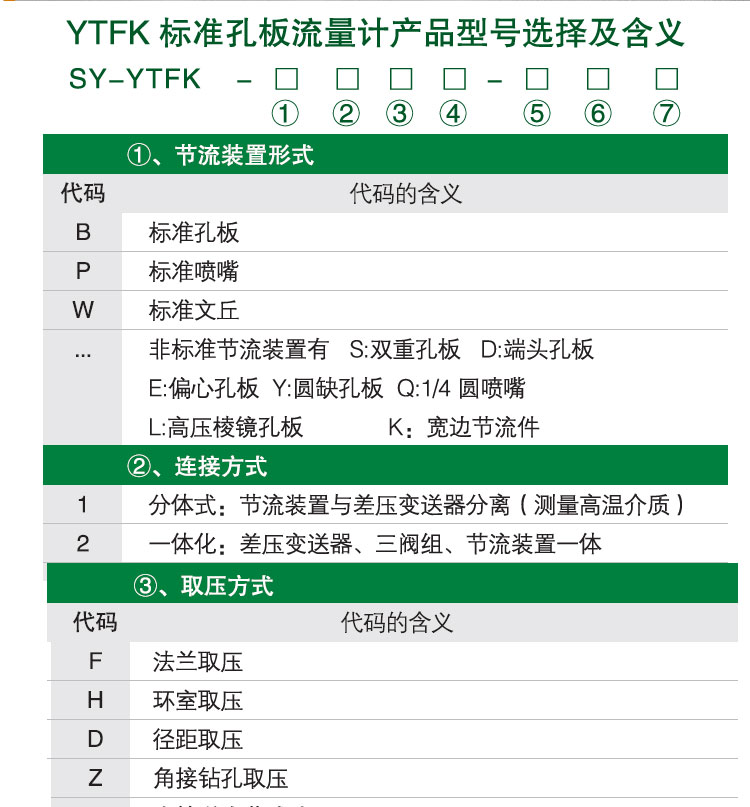

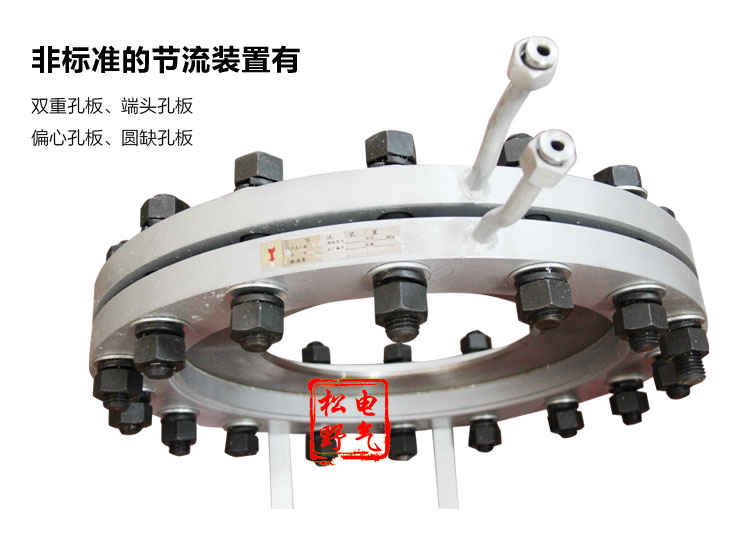

標準孔板,YTFK一體化孔板流量計 常用型號

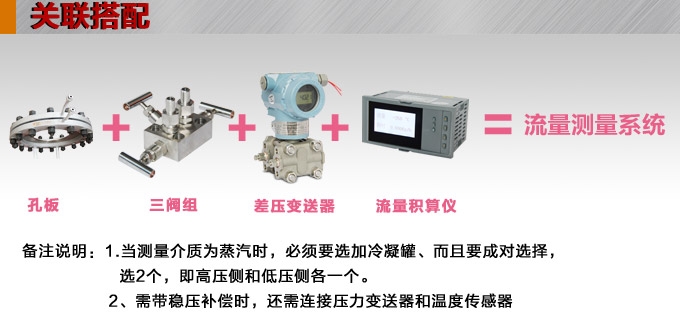

只有標準孔板的型號選擇、差壓變送器、三閥組、壓力補償?shù)膲毫ψ兯推鳌⒘髁糠e算儀等
SY-YTFK-B2Z50-P1.6
SY-YTFK-B2Z80-P1.6
SY-YTFK-B2Z100-P1.6
SY-YTFK-B2Z125-P1.6
SY-YTFK-B2Z150-P1.6
SY-YTFK-B2Z200-P1.6
SY-YTFK-B2Z250-P1.6
SY-YTFK-B2Z300-P1.6
SY-YTFK-B2Z350-P1.6
SY-YTFK-B2Z400-P1.6
SY-YTFK-B2Z450-P1.6
SY-YTFK-B2Z500-P1.6
SY-YTFK-B2Z600-P1.6
SY-YTFK-B2Z700-P1.6
SY-YTFK-B2Z800-P1.6
1：安裝基本要求：
①、對于新設管路系統，必須先經掃線后再安裝節流裝置、以防管內雜物堵塞或損傷節流裝置。
②、安裝前應仔細核對節流裝置的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+”的一端應與流體上游管段聯接，標有“-”的一端應與流體下游管段聯接。
③、節流裝置的中心線應當與管道中心線同軸。
2：對管道的要求
①、節流裝置前后應配有一段測量管，至少保持前10D、后5D的等徑直管段，以保證測量精度、（經典文丘里管前2D、后1D）。
②、在節流件前后若需安裝閥門，最好選閘閥且在運行中全開；調節閥則應在下游 5D之后的管路中。

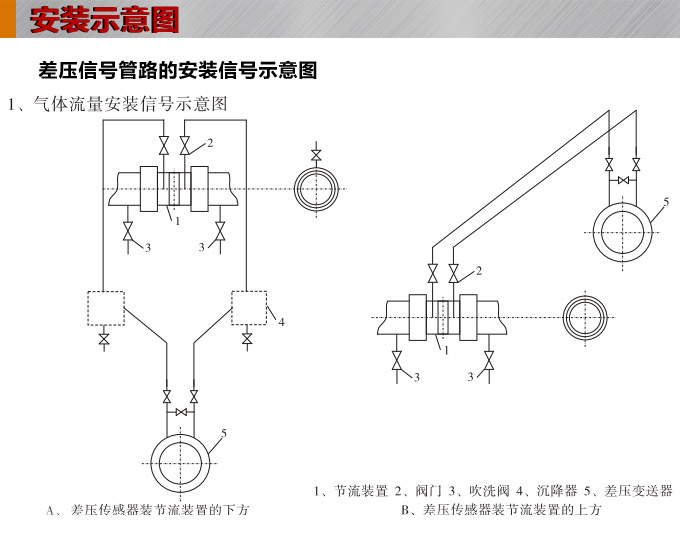

3：對差壓引出管路的要求
①、引壓管路的內徑與管路長度和介質臟污程度有關，通常在25米以內用內徑為 8~12mm的管子。測量煤氣可適當加粗到DN15。

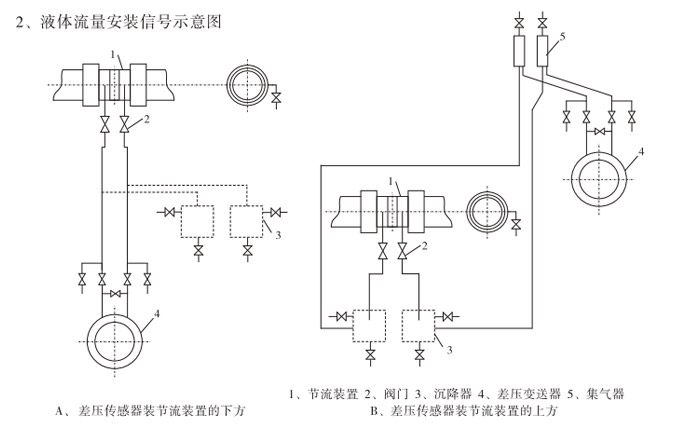

②、測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向）、這對差壓變送器的零點有影響、應通過“零點遷移”來校正。
③、引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。
④、引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的最低點裝排水閥或在最高點裝排氣閥，在新裝或檢修差壓儀表時應特別注意。
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購孔板流量計請?zhí)峁┮韵聟?shù)：
1、確定工藝管道尺寸（測量通徑DN）、測量介質、介質工作壓力和工作溫度
2、確定流量范圍（最大流量、最小流量、常用流量、注明流量單位）
3、是否需要另配流量計算控制儀、是否需要溫度補償、壓力補償、或溫度壓力同時補償
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。
在生產周期為1~3天個工作日。
